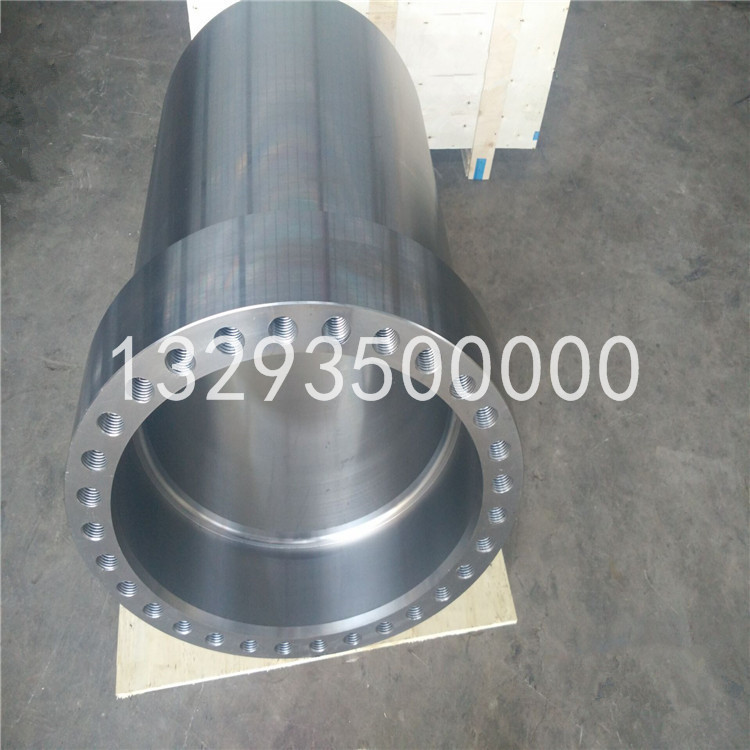

大型筒形鍛件多應用于壓力容器，壓力容器 的發展趨勢是大型化和整體化，設備的大型化使 鍛件尺寸越來越大，有些鍛件尺寸已超過現有壓 機的鍛造能力。
20MnMoNb材料為壓力容器用低合金高強鋼，現多用于制造換熱器、E0(環氧乙烷）反應器和深海試驗裝置。二重制造了深海試驗裝置蓄壓筒，材料為20MnMoNb，其熱處理時最大鍛件尺寸為06 530/5 220 mm x 1 860 mm,厚度達到 655 mm，取樣部位為772。
制造過程
09m筒節鍛件的主要制造過程包括煉鋼— 鍛造—鍛后熱處理—性能熱處理—性能檢驗。其中熱加工工藝過程對最終產品質量均有影響，因此可通過控制熱加工工藝過程來控制最終產品質
煉鋼
筒節鍛件所用鋼錠采用精選的原材料和鐵合金,電爐冶煉加爐外精煉。鋼水經合理控制化學成分、真空冶煉并真空澆注，保證得到高純凈度的鋼。
鍛造
由于筒節鍛件尺寸超過現有水壓機的開檔尺寸，無法利用水壓機直接鍛造出成品。筒節鍛件的鍛造在150 MN水壓機和筒節軋機上完成。先利用水壓機鍛造出半成品,然后在筒節軋機上軋 制出成品。筒節的鍛造過程為:鐓粗、沖孔—芯棒拔長—馬杠擴孔軋制出成品。
鍛后熱處理
由于大型筒節鍛件特別是厚壁的筒節鍛件通過鍛造過程很難得到細小的晶粒，鍛造完成后心部溫度仍然很高，晶粒會長大。在鍛件鍛造完成后進行鍛后熱處理,其主要作用是調整和細化晶 粒，為后續性能熱處理做好組織準備。
性能熱處理
鍛件可通過性能熱處理獲得優良組織和性能,特別是低溫韌性，性能熱處理一般采用水淬。 性能熱處理的溫度、時間和奧氏體化后的冷卻速率對獲得良好性能至關重要。
性能檢驗
性能熱處理后，在筒節水口端周向?qū)ΨQ180° 取下性能試料兩塊A、B,在冒口端與水口端試料順時針轉90°的位置周向?qū)ΨQ180°取下性能試料兩塊C、D。按要求分解試樣后，先經歷模擬焊后熱處理，再加工成相應試樣進行性能檢驗。最大模擬焊后熱處理為610~620T x21 h，最小模擬焊后熱處理為610~ 620t x5 h。在正常產品檢驗以外，對每塊試料進行了全厚度不同部位的性能檢驗。
大筒節鍛件的不同部位性能結果均滿足技術條件要求，且各項性能相對較為均勻,說明現有制造工藝是可行的。現在筒節鍛件的強度余量較大,沖擊功余量相對較小，后續研究考慮優化成分和工藝，使強度和沖擊功達到最優匹配。
超大筒節鍛件的成功制造拓展了我國筒形鍛件的制造能力，使我國掌握了超大直徑筒形鍛件的熱加工技術，特別是鍛件成形和熱處理技術。
